Gates Unita รุ่น U507 เครื่องวัดความตึงสายพาน,Belt tension gauge (เลิกจำหน่าย)
| รหัสสินค้า | SKU-02569 |
| หมวดหมู่ | •เครื่องวัดและเกจเช็คแรงตึงสายพาน(Belt Tension meter) |
| ราคาปกติ | |
| ลดเหลือ | 0.00 บาท |
| สถานะสินค้า | Pre-Order |
| สภาพ | สินค้าใหม่ |
| ลงสินค้า | 29 เม.ย. 2562 |
| อัพเดทล่าสุด | 17 มิ.ย. 2568 |
| คงเหลือ | 0 ชิ้น |
เลิกจำหน่าย
รายละเอียดสินค้า

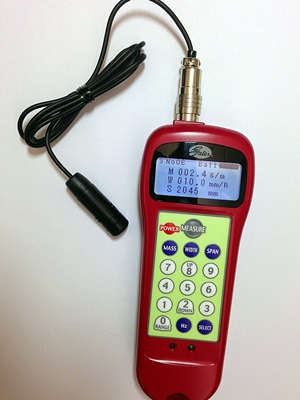

Outline of the belt type belt tension meter U507 [Gates Unit Asia]
・ Belt tension measurement, which is closely related to the life of the belt, has many elements that rely on the intuition of the person who measures it so far, and sometimes the measurement results are accompanied by considerable individual differences. Therefore, the sonic belt tension meter was developed for the purpose of being able to measure easily and accurately by anyone. A sensor captures the sound wave (natural frequency) generated from the belt and processes it with a high-performance computer. Accurately displays the belt tension digitally.・ When an impact is applied to the belt tensioned between the pulleys, the belt initially vibrates in an irregular waveform including high frequency components and impact components, and then shifts to a regular waveform unique to the belt. Since the vibration damps in a short time, it has been very difficult to capture the period of the basic waveform, together with the generation of the vibration of higher order components. However, this is achieved by the development of unique data processing that captures vibration frequency using a microcomputer. The correct tension value is displayed by the equation embedded in the program. [Patent: No.1931781]
Measurement procedure of sound wave type belt tension meter U507 [Gates Unit Asia]
1. Gain adjustment (automatic cancellation of background noise) From the time ofpower input until the "MEASURE" button is pressed, the surrounding noise environment is periodically measured and the sensitivity of the microphone is automatically adjusted. Fix the sensitivity of the microphone after pressing the "MEASURE" button
2. Detect the vibration waveform Detect
the sound wave generated by flipping the stationary belt with a finger etc.
3. Detect the sound wave by the microphone 3. Noise component removal
Built-in filter automatically noise component remove
measurement 4. period
the period of each cycle of the input waveform by the period measuring circuit measures
5. signal processing
by simulation established in data processing, measures the basic waveform different vibration waveform pattern for each condition
6. frequency conversion process
Convert continuous stable waveform to frequency
7. Tension calculation processing
Convert belt tension by inputting unit weight, width and span length value of measurement target belt with ten keys
Specification of sound wave type belt tension meter U507 [gates unit Asia]
| Manufacturer | Gates Unita Asia |
| Feature | Graphic LCD screen. Backlit. 46 types of belt types and unit mass pre-installed |
| Measurement range | 10 Hz to 5,000 Hz |
| Power supply | Alkaline dry cell (single 4 × 2) |
| External dimensions | Width 59 × thickness 26 × length 160 mm |
| mass | 120g |
| accessories | ・ Sound wave type microphone (flex arm type) ・ Carrying case ・ Alkaline dry cell (single 4 form × 2) |
| Measurement example | |
| Example 1: Toothed belt [BYU tooth system × 20 mm wide, span length 250 mm] | |
| Input value: M = 5.2 (g / mm width x unit weight per m length), W = 20 (mm width), S = 250 (mm span length) | |
| Relationship between tension value (N) and frequency value (Hz): 2.6 N / 10 Hz to 9.360 N / 600 Hz | |
| Example 2: V-ribbed belt [micro V / PK section x 5 ribs, span length 250 mm] | |
| Input value: M = 21.0 (g / 1 rib x m unit length per length), W = 5.0 (number of ribs), S = 250 (mm span length) | |
| Relationship between tension value (N) and frequency value (Hz): 2.63 N / 10 Hz to 9.450 kgf / 600 Hz | |
| Example 3: Steel wire [φ 0.6 mm steel wire, span length 50 mm] | |
| Input value: M = 1.3 (unit mass per g / m length), W = 1.0 (one for 1), S = 50 (span length) | |
| Relationship between tension value (N) and frequency value (Hz): 0 N / 10 Hz to 325 N / 5.000 Hz | |
